Elétrica / Eletrônica
Quantia |
Descrição |
01 |
Módulo Laser de sua preferência + Fonte para o laser |
01 |
Fonte 24v 10A |
04 |
Motores de Passo NEMA 17 de 4Kgf |
01 |
Arduino UNO + Cabo USB Blindado |
01 |
CNC Shield V3 + 4 Drivers (A4988 ou DRV8825) + 4 Dissipadores |
01 |
Botão de Parada de Emergência |
- |
Cabos e fios para ligar os motores e fonte |
- |
Fim de curso (Opcional) |
Mecânica
Quantia |
Descrição |
01 |
Kit em PEAD com peças da Estrutura Atividade Maker |
01 |
Perfil V-Slot 20x20 130mm |
02 |
Perfis V-Slot 20x20 496mm |
03 |
Perfis V-Slot 20x40 500mm (Com rosca M5 em todos os perfis) |
13 |
Roldanas W para Perfil V-Slot ou outra compatível com V-Slot |
16 |
Espacadores de 6,35mm com furo de 5mm |
04 |
Polia Dentada GT2 20 dentes com furo de 5mm (5mm = Haste do motor) |
01 |
Polia Dentada com rolamento (Furo de 5mm) |
01 |
Correia GT2 Fechada de 400mm |
03 |
Metros de Correia GT2 aberta |
BASE - Parafusos e Afins
Quantia |
Descrição |
08 |
M5x20 - Cabeça Abaulada |
08 |
M5x16 - Cabeça Abaulada |
08 |
Porcas Martelo ou Porca T para perfil V-Slot furo M5 |
EIXO X - Parafusos e Afins
Quantia |
Descrição |
02 |
M5x10 - Cabeça Chata |
02 |
M5x16 - Cabeça Chata |
02 |
M5x25 - Cabeça Abaulada |
01 |
M5x35 - Cabeça Abaulada |
03 |
M5x50 - Cabeça Chata |
12 |
Arruelas Lisas M5 |
01 |
Arruela Pressão M5 |
06 |
Porcas Parlock M5 |
02 |
Porcas Martelo ou Porca T para perfil V-Slot furo M5 |
02 |
Porcas para travar correia com furo M5 |
EIXO Y - Parafusos e Afins
Quantia |
Descrição |
04 |
M5x20 - Cabeça Abaulada |
04 |
M5x10 - Cabeça Chata |
06 |
M5x35 - Cabeça Abaulada |
12 |
Arruelas lisas M5 |
06 |
Porcas Parlock M5 |
04 |
Porcas para travar correia com furo M5 |
EIXO Z - Parafusos e Afins
Quantia |
Descrição |
02 |
M3x20 - Cabeça Normal |
02 |
M4x25 - Cabeça Chata |
04 |
M5x25 - Cabeça Chata |
04 |
Arruelas lisas M3 |
02 |
Porcas Parlock M3 |
02 |
Porcas Parlock M4 |
04 |
Porcas Parlock M5 |
MOTORES - Parafusos e Afins
Quantia |
Descrição |
16 |
M3x16 - Cabeça Abaulada |
32 |
Arruelas lisas M3 |
Arquivo 3D

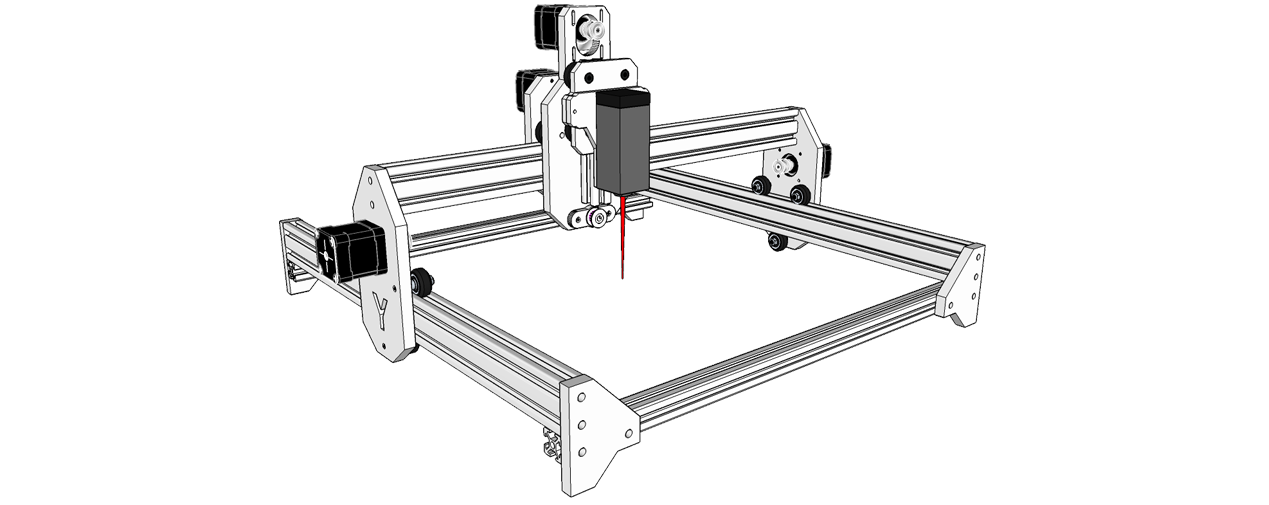

Abaixo você encontra o arquivo em 3D do SketchUp de todas as partes da CNC Laser Engraver
